本文彙整變壓器工程師評估三層絕緣線所需的完整技術檔案——規格表、安規型號對應表、承認書與認證清單，一次列齊可索取的文件與其內容。
在法規嚴謹的工程文化裡，供應商的第一張名片不是價格，而是完整的技術檔案（technical dossier）。變壓器工程師要把一款三層絕緣線放進設計，需要的文件其實可以列成一張清單。本文逐項說明大晉能提供的技術檔案內容，方便你一次索齊、對照評估。
一、規格表（Datasheet）
規格表載明各型號的結構、線徑、耐溫與工序特性。大晉主要型號：
- TLW-B／TLW-BB — 結構：三層絕緣（PET／PET／PA）；線徑範圍：0.10–1.50 mm；耐溫等級：Class 130(B)
- TLW-F — 結構：三層絕緣；線徑範圍：0.10–1.50 mm；耐溫等級：Class 155(F)
- TLW-B7S — 結構：三層絕緣・7 股同芯圓絞（Litz）；線徑範圍：7 股，單股 0.10–0.30 mm；耐溫等級：Class 130(B)
- TLW-B2 — 結構：二層絕緣；線徑範圍：依承認書；耐溫等級：Class 130(B)
- TLW-B1 — 結構：單層絕緣；線徑範圍：依承認書；耐溫等級：Class 120(E)
TLW-B／TLW-BB／TLW-B7S／TLW-F 共通：三層擠出絕緣，經 VDE 40008834 依 IEC 62368-1 Annex J 評定為強化絕緣（Reinforced／Extruded／3 layers）。TLW-B／TLW-BB／TLW-B7S／TLW-F 可直接焊錫、免先剝除絕緣層（依產品資料）；TLW-B1／TLW-B2 的焊錫條件請洽業務。TLW-B2／TLW-B1 為二層／單層，依承認書。
三個選型維度，決定你要索取哪份規格表（完整判斷依據見三層絕緣線選型指南）：
- 耐溫等級（多熱）：以變壓器實際工作溫升為準，而非環境溫度；B 級（130°C）或 F 級（155°C，TLW-F）。
- 導體線徑（多粗）：由繞組電流密度與繞線窗空間共同決定；不需強化絕緣的同側／輔助繞組，可搭配二層 TLW-B2 或單層 TLW-B1。
- 高頻損耗（多高頻）：開關頻率上升、集膚效應使實心粗線有效截面下降時，評估絞線型三層絕緣線 TLW-B7S。

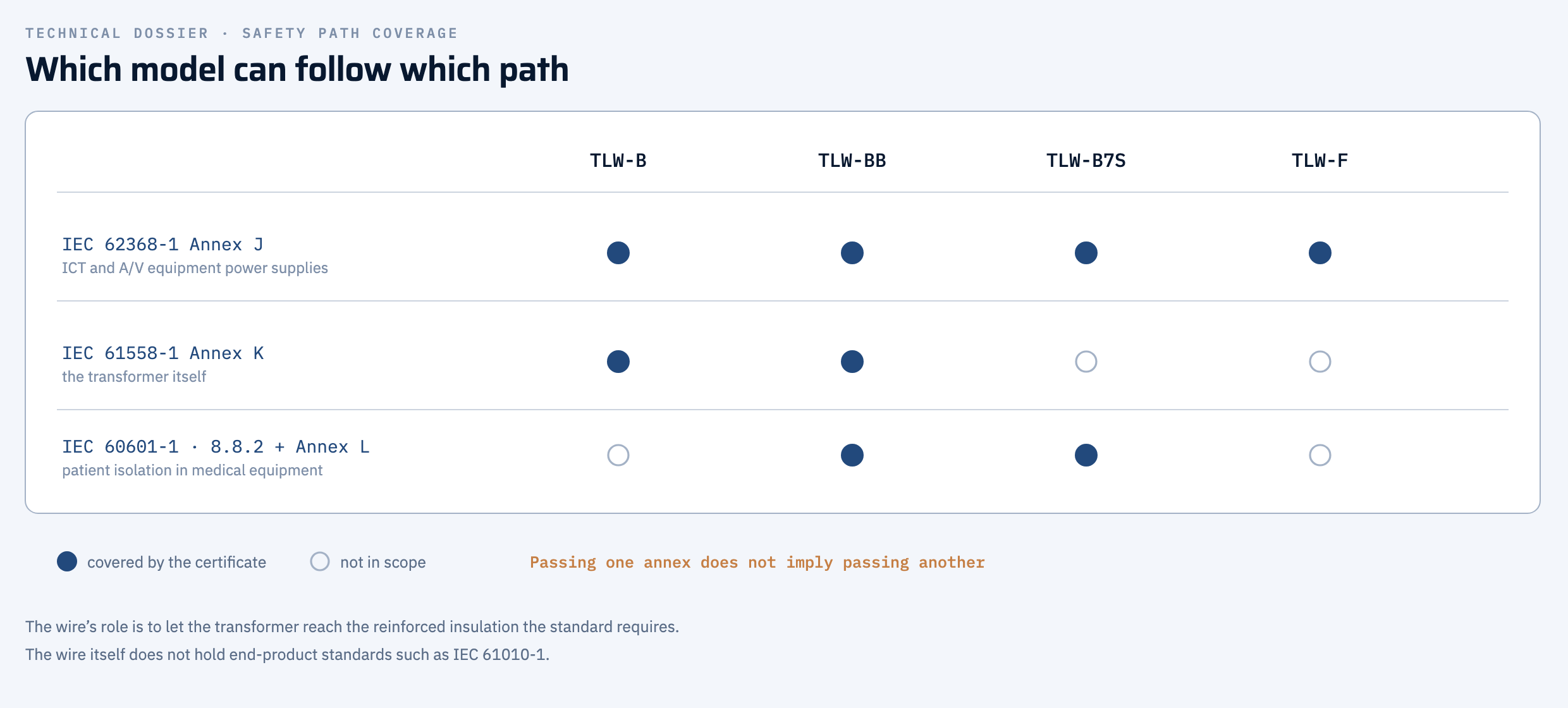

二、安規型號 × 標準路徑對應表
工程師最需要的一張表，是「哪個型號能走哪條安規路徑」。線材的角色，是讓變壓器達到下列標準所要求的強化絕緣（線材本身不持 IEC 61010-1 這類整機標準）：
- IEC 62368-1 Annex J — TLW-B ✅；TLW-BB ✅；TLW-B7S ✅；TLW-F ✅
- IEC 61558-1 Annex K — TLW-B ✅；TLW-BB ✅；TLW-B7S ✗；TLW-F ✗
- IEC 60601-1（8.8.2＋Annex L） — TLW-B ✗；TLW-BB ✅；TLW-B7S ✅；TLW-F ✗
- IEC 62368-1 Annex J（規範性附錄，Insulated winding wires for use without interleaved insulation）：資通訊／影音設備電源。
- IEC 61558-1 Annex K（規範性附錄，Insulated winding wires）：變壓器本體；TLW-F 不在此範圍。
- IEC 60601-1：醫療電氣設備的病患隔離依其第 8.8.2 條及規範性附錄 Annex L（Insulated winding wires for use without interleaved insulation）評估；適用型號為 TLW-BB／TLW-B7S，實際耐壓依整機醫療驗證。
三、承認書（Approval Sheet）
承認書是製造商與客戶間的正式規格文件，載明線徑、公差、電氣特性與認證範圍；官網規格表為承認書附表節錄。設計定案前建議索取承認書，以取得完整公差與電氣參數作為設計依據。承認書附表範圍外的線徑，請洽業務確認承認狀態。
四、認證與測試文件清單
- UL 認證：檔號 E236542（品類 OBJT2）；UL E318181，絕緣系統 DJ-130，類別「System Components, Electrical Insulation - Component」（OBJS2），Class 130(B)；客戶採用 DJ-130 絕緣系統需由大晉出具授權函（Authorization Letter）。
- VDE 認證：證書號 40008834（型號 TLW-B／TLW-BB／TLW-B7S／TLW-F）。
- ISO 14001 認證：ISO 14001 環境管理體系。
- SGS 有害物質測試報告：依型號提供 RoHS（IEC 62321）與 REACH SVHC 報告，涵蓋型號以報告為準。屬測試報告，性質與 UL／VDE 認證不同。
- 產品承認書：如上。
所有 UL 認證皆可於官方資料庫免費查證（UL Product iQ 輸入 E236542／E318181）。
索取技術檔案
透過官網線上詢價表單提出型號或目標規格、導體線徑、預估年用量與應用條件（工作電壓／頻率／溫升／適用安規路徑），即可取得規格表與承認書。MOQ／交期見與大晉合作的常見問答。建議的評估順序：先索取技術檔案核對規格與認證，再進樣品驗證。
