三層絕緣線選型指南：三個問題一次選對

三層絕緣線選型其實只要回答三個問題：多熱、多粗、多高頻。本指南按這個順序走一遍，並附大晉型號對照。（本文線徑與規格出自承認書附表節錄；節錄範圍外的線徑請洽業務確認承認狀態。）

第一問：多熱？——耐溫等級 B（130°C）vs F（155°C）

耐溫等級指絕緣系統長期工作的最高容許溫度。選擇依據是變壓器實際工作溫升，不是環境溫度：

• B 級 130°C（TLW-B／TLW-BB）：多數消費性電源、充電器、適配器的標準選擇。
• F 級 155°C（TLW-F）：三種情況考慮升級——①功率密度高、溫升逼近 B 級上限；②環境溫度高（密閉外殼、車載艙內）；③客戶規格書直接指定 F 級。

易忽略的一點：F 級的安規認證範圍與 B 級不同（TLW-F 的 VDE 範圍不含 IEC 61558-1 Annex K）——走 61558 路徑的設計若需 F 級，請先與業務窗口確認（詳見本站安規路徑解說）。

第二問：多粗？——導體線徑與電流

線徑由繞組電流密度與繞線窗空間共同決定。大晉可供應範圍：

• TLW-B／TLW-BB — 結構：三層絕緣；線徑範圍：0.10–1.50 mm；耐溫：B 130°C
• TLW-F — 結構：三層絕緣；線徑範圍：0.10–1.50 mm；耐溫：F 155°C
• TLW-B2 — 結構：二層絕緣；線徑範圍：依承認書；耐溫：B 130°C
• TLW-B1 — 結構：單層絕緣；線徑範圍：依承認書；耐溫：E 120°C
• TLW-B7S — 結構：三層絕緣・7 股絞線；線徑範圍：7 股，單股 0.10–0.30 mm；耐溫：B

二層／單層型號的線徑與耐溫見承認書；是否與三層混用依整機安規判定。

第三問：多高頻？——實心線 vs 絞線型（Litz）

開關頻率上升後，集膚效應讓電流集中在導體表層，實心粗線的有效截面下降。絞線型三層絕緣線（大晉 TLW-B7S：7 股漆包導體同芯圓絞，單股 0.10–0.30 mm；UL E318181 登錄名 Litz wire）把電流分散到多條細導體，降低高頻交流阻抗——適合高頻化的 LLC、QR 返馳等拓樸。當你為了高頻損耗開始考慮用兩條細線並繞時，就是評估絞線型的時機。

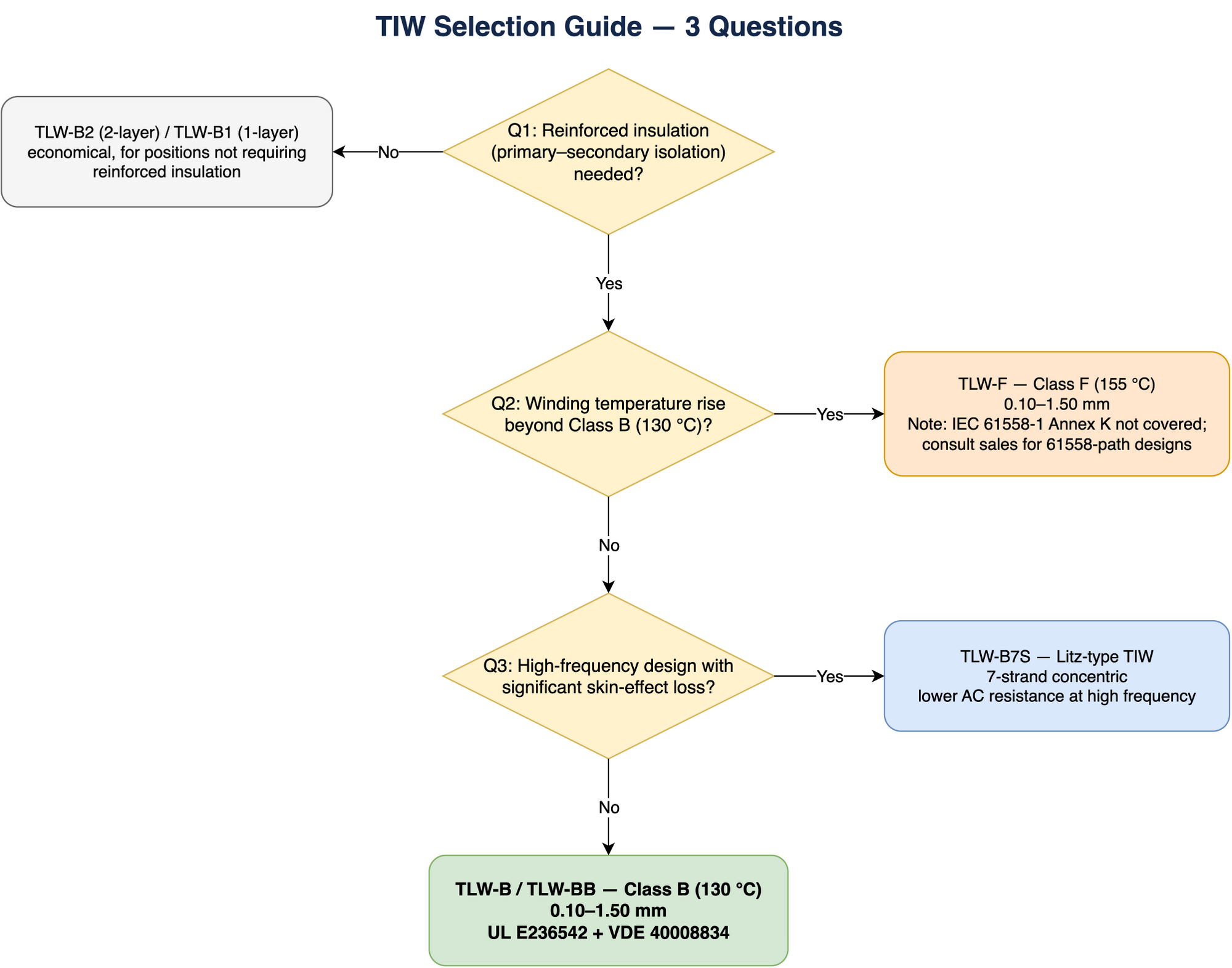

選型速查（決策樹）

• 需要一二次側強化絕緣？
• ├ 否 → TLW-B2（二層）或 TLW-B1（單層）
• └ 是 → 溫升會超過 130°C 額定？
• ├ 否 → 高頻集膚損耗顯著？
• │　├ 否 → TLW-B / TLW-BB
• │　└ 是 → TLW-B7S（絞線型）
• └ 是 → TLW-F（VDE 40008834 對 TLW-F 的評定不含 IEC 61558-1 Annex K；走 61558 路徑請改用 TLW-B／TLW-BB）
• 醫療（IEC 60601-1 Annex L）或採用 DJ-130 絕緣系統？→ 是 → TLW-BB／TLW-B7S
